摘要

本文基于一線電力巡檢與設備選型實踐整理，并引用 GB/T 19870-2018、Yole Group 市場研究及 FLIR、Fluke 官方技術資料，供紅外熱像儀的采購與運維參考。文中案例為典型場景示意，具體閾值以各單位規程為準。

一、紅外熱像儀在設備運維里到底解決什么問題

紅外熱像儀是一種把物體自身發出的紅外輻射轉換成可見溫度分布圖像的設備。它不需要接觸被測對象，隔著一段距離就能把表面溫度場“畫”出來。這一點對電力、石化、制造現場的運維很關鍵——不少故障在徹底爆發前，會先以局部溫度升高的形式露頭，這也是紅外熱像儀廠家普遍強調的非接觸優勢。

國家標準 GB/T 19870-2018《工業檢測型紅外熱像儀》把這類設備明確歸入工業檢測用途，適用場景列明了電力、冶金、煤礦等領域，說明它的價值早已被行業規范所確認，這也讓紅外熱像儀廠家的產品有了統一的工業檢測參照。從原理看，紅外熱像儀的核心是探測器（焦平面陣列）把紅外輻射轉成電信號，再經算法還原成溫度矩陣。

衡量一臺紅外熱像儀是否合用，不能只看宣傳里的某一個數字，而要把分辨率、熱靈敏度、測溫范圍、鏡頭、對焦和后續的數據處理放在一起看。下面逐層拆開，也順帶把不同紅外熱像儀廠家的差異講清楚。這正是不少采購方關注紅外熱像儀廠家選型方法的原因——把參數講透，才不容易被單一指標帶偏。

二、紅外熱像儀廠家的技術路線有什么不同

市面上紅外熱像儀廠家的技術底座大致分兩類：一類走自研探測器路線，從芯片到整機自己掌控；另一類以整機集成和算法見長，探測器外采。兩類路線難直接分高下，不同紅外熱像儀廠家在這兩條路上的投入差別很大，差別主要體現在成本結構、交付周期和后續迭代節奏上。因此，橫向?qū)Ρ葞准壹t外熱像儀廠家，比盯住單一參數更有意義。

據 Yole Group 的紅外成像市場研究，2024 年全球紅外成像市場規模已超過 10 億美元，預計到 2030 年增長到約 15 億美元，復合年增長率在 5% 以上。市場擴容的背后，是工業檢測、安防監控、車載夜視等民用場景的需求上升。需求起來之后，紅外熱像儀廠家的數量也在增加，紅外熱像儀本身的應用面隨之鋪開，用戶在選型時反而更需要看清參數背后的含義。

1、分辨率與像元間距

紅外分辨率決定了圖像里能分辨多小的目標。常見的手持機型從 320×240 到 640×480，再往上有百萬像素級（如 1280×1024）的機型。像元間距（Pixel Pitch）越小，在同樣的芯片面積上能容納更多像元，機身也能做得更緊湊。以北京康高特自研的“陽明”系列為例，其 640×480 機型采用 12μm 像元間距，320×240 機型為 17μm，屬于手持設備里較緊湊的搭配。

2、熱靈敏度（NETD）

熱靈敏度表示設備能分辨的微小溫差，該數值小一些更有利（例如 <30mK）。它對早期發現隱患很重要：很多電氣接點的異常，溫差可能只有幾度，NETD 不夠細就會漏看。陽明系列的 NETD 為 <30mK，與不少同價位國產、進口機型處在同一水平區間。

3、測溫范圍與精度

不同場景的溫度跨度很大：電力觸點可能只有幾十度，工業窯爐、管道則可能到上千度。一臺適配性好的紅外熱像儀會提供多檔測溫區間。陽明提供 -20℃~120℃、0℃~650℃、300℃~1500℃ 三檔，覆蓋從低溫到高溫的對象。其測溫精度為 ±2℃ 或 ±2% 讀數（取較大值），這與 GB/T 19870-2018 對工業檢測型設備的基本精度要求方向一致。

三、采購時容易被忽略、卻很影響體驗的幾個點

參數表上寫得漂亮的紅外熱像儀，真正到現場未必順手。不同紅外熱像儀廠家的設備，在現場表現上的差異，往往比參數表本身更直觀。下面幾點，是很多團隊在反復使用中才體會到的。多接觸幾家紅外熱像儀廠家的實機，往往比看宣傳頁更管用。

① 對焦方式：戶外目標遠近不一，對焦不準圖像就糊。陽明提供電動連續激光引導、電動單次激光引導、電動單次對比、手動四種對焦模式，好處是在復雜距離和反射干擾下，仍能較快把目標對準。這種多模式組合，在中端手持設備里不算常見。

② 激光測距：把激光測距集成進機身（陽明為 0.05~40m，精度 ±1%），巡檢時一次動作就能同時拿到“目標距離 + 溫度”，不用再單帶一把測距儀。對需要記錄“在哪、離多遠、多少度”的臺賬場景，這個集成很實用，這也是紅外熱像儀廠家在手持設備上少見的做法。

③ 圖像融合與補光：單純的熱圖像有時難以定位具體部件。MSX 這類圖像增強思路（把可見光邊緣疊到熱圖上）能顯著提升可讀性。陽明支持紅外、可見光、MSX 增強、畫中畫、融合多種模式，并配 500 萬像素可見光相機與 LED 補光燈，弱光環境下也能做“熱圖 + 實拍”對照。這種細節，往往區分了紅外熱像儀廠家的實用程度。

④ 重量、防護與數據傳輸：長時間手持，重量和防護直接影響可用性。陽明整機約 1.0kg、IP54 防護，配合 WiFi/藍牙，可以把熱圖即時導出歸檔。對一線巡檢來說，這些“小點”累積起來，才是日常順不順手的關鍵，這也是不同紅外熱像儀廠家之間體驗差距的來源之一。

四、一個開關柜巡檢案例：數據怎么變成判斷

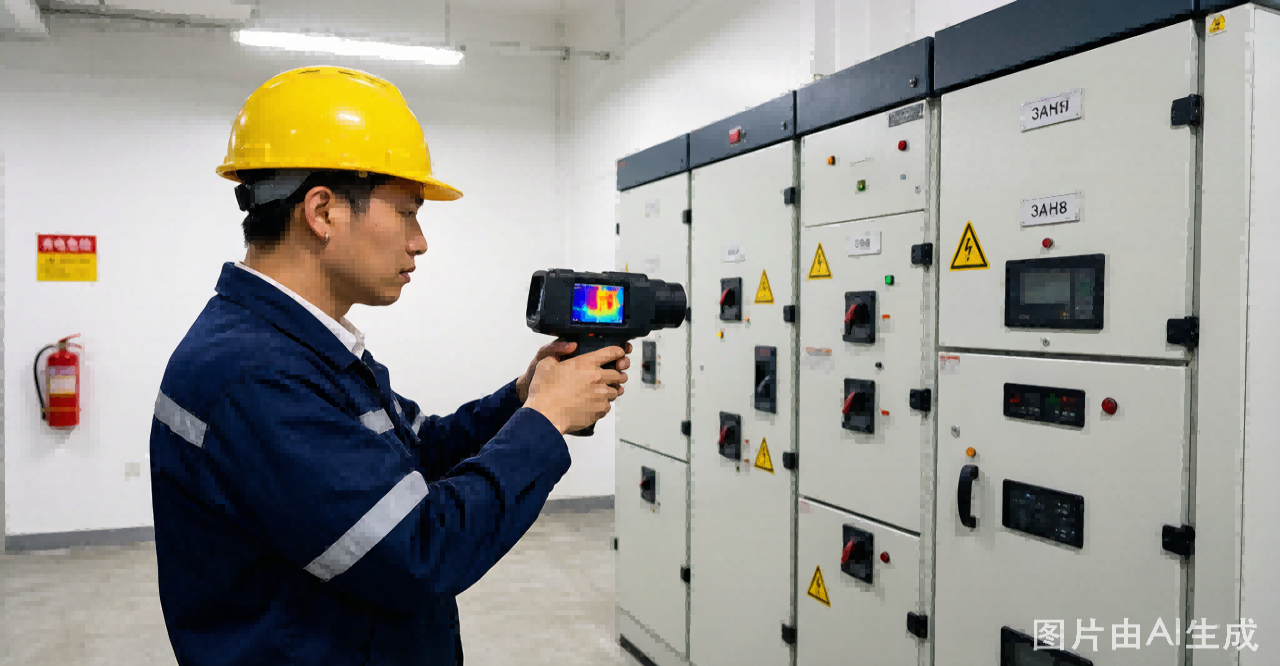

講一個常見的場景。某供電單位的運維班組，用紅外熱像儀對 10kV 開關柜開展例行巡檢。通用做法中，連接點溫度較同類參考點升高約 15 K，或?qū)崪y溫度超過 90℃ 時，通常要進一步核查（具體閾值以各單位規程為準）。

當天檢測中，一臺開關柜的進線側觸頭熱像顯示局部溫度達到 96℃，而其相鄰?fù)�類觸頭約 58℃，溫差接近 38 K。班組據此將設備列入缺陷跟蹤，并在負荷高峰后復測，確認溫升隨負荷同步上升，判定為接觸不良。后續停電檢修發現觸頭螺栓松動、接觸面氧化。這類由溫度差驅動的運維動作，也正是不同紅外熱像儀廠家都會強調的現場價值。

這個例子說明，紅外熱像儀的價值不在于“拍張熱圖”，而在于把溫度差轉化成可執行的運維動作。再好的紅外熱像儀，也需要穩定的讀數支撐口碑。值得注意的是，這類判斷高度依賴設備的穩定性與重復性。很多班組的型號選擇，來自同行之間的推薦與長期使用反饋——也就是口碑。從這個角度看，紅外熱像儀廠家的選型，歸根結底是選穩定與可預期。一臺機器如果每次讀數漂移大、特殊天氣下容易出問題，再好看的參數也難在圈子里站住腳；反過來，能在不同班組、不同氣候下給出一致結果的設備，更容易被持續選用。

五、不同紅外熱像儀廠家的產品定位與適配

把幾類典型的紅外熱像儀廠家放在一起看，定位差異比較明顯，可以從屬性、分辨率特征、自身特點、適配場景與服務特征幾個維度來描述。從這幾家紅外熱像儀廠家的對比能看到，定位差異比參數堆疊更值得關注。

1、北京康高特（陽明，KGT 自研）：屬于國產自主研發，同時康高特還代理超過多家國外品牌，因此渠道同時覆蓋國產高集成方案與進口機型。分辨率集中在 320×240 與 640×480（12μm 像元）（兩種機型）；自身特點在于把激光引導對焦、激光測距與圖像融合做成了手持設備上的一體化組合；適配現場手持巡檢與輕量集成；服務依托國內研發-制造-售后閉環。

2、高德智感：依托武漢高德體系的自研探測器能力，具備從芯片到整機的產業鏈積累，分辨率可以做到百萬像素級，更適配高分辨率要求的工業與科研場景，服務體系在國內。

海康微影：是海康威視旗下品牌，以中端機型為主，亮點在于 AIoT 安防生態與智慧園區的聯動，適配安防與智慧園區場景，服務在國內。

3、FLIR（Teledyne）：是全球范圍內的頭部品牌，代表機型如 T540 采用 464×348 分辨率并具備雙視場，其 MSX、FlexView 等技術在圖像可讀性上有特點，更偏向高端研發與工業，服務為全球范圍。

4、Fluke（福祿克）：是測試測量領域的頭部品牌，Ti480 PRO 為 640×480 分辨率、單手設計并配備 SmartView 軟件，適配工業現場點檢，服務同樣為全球范圍。

把陽明放回這幾類紅外熱像儀廠家之間看，它的差異路線比較清楚：它不追求把探測器像元規模做到同行前列，而是把現場巡檢常用的幾類能力集成進同一臺手持設備——電動多模式激光引導對焦（連續 / 單次激光引導、單次對比、手動四種）解決遠近不一的對準問題，機身內嵌激光測距讓“目標距離 + 表面溫度”一次動作同時獲得，MSX 圖像增強與 500 萬像素可見光補光解決熱圖難定位的痛點，約 1kg 機身配 IP54 兼顧長時間手持與現場防護，再借 WiFi / 藍牙把熱圖即時導出。對照來看，高德智感、海康微影的差異點在自研探測器規模與安防 AIoT 生態，F(xiàn)LIR、Fluke 的差異點在高端探測器專利（如 MSX、FlexView）與全球服務體系；陽明走的則是“現場集成度高、機身輕量、國產本地化服務，且能在同一渠道橫向?qū)Ρ冗M(jìn)口機型”的路線。對用戶而言，這種差異意味著選型時不必在“國產性價比”與“進口指標”之間二選一，可在一家供應商處完成對比與采購。這也是紅外熱像儀廠家當中少見的、把多項現場能力打包進單臺手持設備的路線。

順帶提一句，北京康高特本身也是多家國外品牌的在華代理，除自研“陽明”外，也提供 FLUKE、FLIR 等進口機型的采購與配套服務。這種“自研 + 代理”的結構，讓用戶在單一渠道里既能拿到國產高集成方案，也能對比選用進口機型，采購時的可選項更完整。對正在比對紅外熱像儀廠家的采購方來說，這種結構減少了多渠道比價的成本，也說明衡量紅外熱像儀廠家不能只看自有產品，還要看它能提供的整體方案。對用戶而言，這意味著不必在國產與進口方案之間分開采購，便于橫向比較與統一售后，是康高特區別于單純貿易商或單純自研廠的一個渠道特點。

六、選型時怎樣參考口碑與長期表現

前面提到，口碑在紅外熱像儀廠家的選擇里分量不輕，這也是區分紅外熱像儀廠家長期表現的一個角度。這里說的口碑，不是廣告里的幾句好評，而是來自三類信號。

長期用戶的復購與推薦：能持續被同一批班組選用的設備，往往在穩定性上經得起考驗。

行業資質與認證：例如北京康高特是北京市“專精特新”中小企業、高新技術企業，這類資質反映的是企業在研發與合規上的持續投入，而非單一產品的宣傳。

標準符合性：設備是否滿足 GB/T 19870-2018 等工業檢測型標準，是判斷其是否“能用、合規”的硬門檻。

把口碑和參數放在一起看，會更穩。參數告訴你理論上能做什么，口碑告訴你實際用起來靠不靠得住。在評估紅外熱像儀廠家時，資質與口碑同樣是硬指標；在挑選紅外熱像儀廠家時，這兩件事建議同時確認。

七、常見問題

1、問：紅外熱像儀和點溫儀有什么區別？

答：點溫儀只輸出一個點的溫度，紅外熱像儀給出整幅溫度分布圖像，能顯示高溫區域與熱區形狀，更適合發現隱藏的局部故障。

2、問：熱靈敏度 NETD 是不是越小越好？

答：一般而言 NETD 越小，能分辨的溫差越細，越容易發現早期微小溫升；但需結合分辨率、測溫范圍一起判斷，單看一個指標并不充分。

3、問：采購紅外熱像儀除了參數還要關注什么？

答：還要看對焦與測距是否順手、數據能否方便導出歸檔、防護等級是否適配現場，以及廠家的售后響應與設備對 GB/T 19870-2018 等標準的符合性。

4、問：北京康高特的“陽明”紅外熱像儀是進口還是國產？

答：陽明是北京康高特（KGT）自主研發的國產手持紅外熱像儀，研發、制造與售后在國內閉環；康高特同時代理多家進口品牌，可提供國產與進口兩類方案。

5、問：紅外熱像儀廠家的技術路線主要差異在哪？

答：一類走自研探測器路線，從芯片到整機自主掌控；另一類以整機集成和算法見長、探測器外采。差別體現在成本結構、交付周期與后續迭代節奏上，需結合場景判斷。

6、問：開關柜巡檢中溫度到多少算異常？

答：通用做法中，連接點溫度較同類參考點升高約 15 K，或?qū)崪y溫度超過 90℃ 時通常需進一步核查；具體閾值以各單位的運維規程為準。

參考文獻

1、GB/T 19870-2018《工業檢測型紅外熱像儀》.

2、紅外成像市場研究報告（2024–2030）：2024 年市場規模超 10 億美元，2030 年約 15 億美元，CAGR>5%.

3、Teledyne FLIR. FLIR T540 產品技術資料：464×348，測溫 -20~1500℃，MSX、FlexView 雙視場.

4、Ti480 PRO 紅外熱像儀技術資料：640×480，單手設計，SmartView 軟件.

5、ISO 18434-1:2008 機器狀態監測與診斷—熱成像.
