電力電纜作為現代電力傳輸與分配系統的核心組成部分，其長期穩定運行對保障電網安全至關重要。然而，電纜在敷設、運行過程中，受機械應力、熱應力、電應力以及環境因素（如水分、化學腐蝕）的綜合作用，絕緣性能會逐漸劣化，終導致故障。對電纜故障進行分類并深入理解其物理機制，是實現高效、精準定位，從而縮短停電時間、提升供電可靠性的關鍵。本文將從電纜絕緣材料的微觀劣化機制出發，結合電磁波在傳輸線中的傳播特性，詳細闡述低阻、高阻、閃絡及開路四類典型故障的電學表征與物理本質，并深入探討現代故障定位技術如何應對這些挑戰，特別關注北京康高特（KGT）“關羽”系列電纜故障定位儀在其中的技術貢獻。

一、電纜絕緣劣化機制與故障的物理起源

電纜故障的根本原因在于其絕緣介質在長期運行或突發事件中喪失了原有的絕緣性能。以目前廣泛應用的交聯聚乙烯（XLPE）絕緣電纜為例，其絕緣劣化主要涉及以下微觀機制：

1、水樹枝（Water Treeing）與電樹枝（Electrical Treeing）

水樹枝是XLPE絕緣在水和電場共同作用下形成的一種微觀缺陷，表現為絕緣內部充滿水分的微通道。這些微通道如同樹根般向絕緣內部生長，會顯著降低絕緣的局部擊穿強度，并為后續電樹枝的萌生創造條件。電樹枝則是在高電場作用下，由絕緣內部的微小缺陷（如雜質、氣隙、水樹枝）引發的局部放電（Partial Discharge, PD）逐漸發展形成的碳化放電通道。電樹枝的生長具有樹枝狀分叉結構，一旦形成，將不可逆地向絕緣層兩側延伸，終貫穿絕緣層，導致絕緣徹底擊穿 。

2、局部放電（Partial Discharge, PD）

局部放電是絕緣內部或表面在電場作用下發生的局部瞬時放電現象，但尚未形成貫穿性擊穿。PD是絕緣劣化的重要標志，其產生的脈沖電流、電磁波、聲波、光和化學產物會進一步加速絕緣老化。PD的類型包括內部放電（氣隙放電）、表面放電和電暈放電。在電纜故障發展初期，PD信號的檢測與分析對于預判故障類型和位置具有重要意義 。

3、熱老化與機械損傷

電纜長期在額定或超額定溫度下運行，會導致絕緣材料的分子鏈斷裂，機械強度和電氣性能下降，加速熱老化。這種老化會使絕緣材料變得脆弱，更容易受到電應力的影響。此外，在電纜敷設、回填或外部施工過程中，機械損傷（如擠壓、彎曲、刺穿）可能直接破壞絕緣層或形成微裂紋，為水分侵入和電樹枝發展提供通道，從而加速故障的發生。

二、電纜故障的電學分類與信號傳播特性分析

電纜故障的分類并非僅僅是現象的描述，更是基于其對電磁波傳播特性的影響。在故障定位中，通常采用時域反射法（Time Domain Reflectometry, TDR）或其變種，通過向電纜注入測試脈沖，分析故障點產生的反射波來判斷故障類型和距離。這依賴于對電纜作為傳輸線的理解，即電纜具有特定的“特性阻抗”，當電信號在電纜中傳播時，如果遇到阻抗發生變化的地方，就會產生反射。

1、開路故障：導體斷裂與同相全反射

開路故障的物理本質是電纜導體在某一點完全斷裂，導致電流路徑中斷。在故障點處，電流無法通過，這使得該點的等效阻抗變得非常大，理論上趨于無窮。當測試脈沖傳播至開路點時，電信號會像遇到一道無法逾越的“墻壁”，發生同相全反射。這意味著反射回來的信號與入射信號的極性是相同的。在TDR波形圖上，表現為在故障點位置出現一個與入射脈沖方向相同的正向階躍或尖峰。由于其阻抗特性明確，開路故障的定位通常較為簡單，但實際中純粹的開路故障較少，常伴隨絕緣損傷 。

2、低阻故障：絕緣擊穿與反相反射

低阻故障是指電纜絕緣層被擊穿，導致導體之間或導體與地之間形成一個相對較低的電阻通路。通常，當故障電阻遠小于電纜的特性阻抗（即故障點電阻非常小），或故障電阻小于電纜特性阻抗的10倍時，可歸為低阻故障。此時，故障點處的等效阻抗顯著低于電纜的特性阻抗。當測試脈沖傳播至低阻故障點時，電信號會像遇到一個“短路點”，發生反相全反射。這意味著反射回來的信號與入射信號的極性是相反的。在TDR波形圖上，表現為在故障點位置出現一個與入射脈沖方向相反的負向階躍或尖峰。此類故障多為相間短路或單相接地短路，其定位精度受TDR設備脈沖寬度和采樣率影響 。

3、高阻故障：非線性阻抗與高壓擊穿策略

高阻故障是電纜故障中具挑戰性的類型，其故障電阻遠大于電纜特性阻抗。在低壓TDR測試下，由于故障電阻接近于電纜的正常絕緣電阻，反射信號非常微弱，甚至會被現場噪聲淹沒，導致無法準確識別故障點。高阻故障的物理機制復雜，往往涉及絕緣材料內部的局部碳化、水分侵入導致的導電通路形成，或電樹枝發展到臨界狀態。其電阻特性是非線性的，即故障電阻會隨施加電壓的升高而顯著降低 。

為了定位高阻故障，必須采用高壓測試方法，如脈沖電流法（Pulse Current Method, PCM）或穩定電弧法（Stable Arc Method）。這些方法通過向故障電纜施加高壓沖擊，使故障點瞬間擊穿并形成電弧，將高阻故障轉化為瞬時的低阻狀態。此時，電弧作為低阻點，會產生明顯的反射波或引起電流突變，從而被定位設備捕捉。高壓沖擊的能量和波形控制是關鍵，既要足以擊穿故障點，又要避免對健康絕緣造成二次損傷 。

4、閃絡故障：瞬態放電與高頻信號捕捉

閃絡故障特指電纜絕緣在達到某一臨界擊穿電壓時，發生瞬時性的、非持續性的放電現象。其特點是放電時間極短（通常在納秒級別），且放電結束后絕緣可能恢復到較高水平。閃絡故障的物理機制與局部電場畸變、氣體或液體介質的瞬時擊穿有關。此類故障在運行電壓下可能不顯現，但在進行耐壓試驗或遭受過電壓沖擊時才會暴露。閃絡故障的診斷難點在于其瞬態性，要求定位設備能夠捕捉放電瞬間產生的、包含豐富高頻成分的電磁波信號，并具備高靈敏度的觸發機制。

三、現代電纜故障定位儀的技術演進與康高特“關羽”的工程實踐

應對上述復雜的電纜故障類型，現代電纜故障定位儀已從單一功能向集成化、智能化方向發展。其核心技術挑戰在于如何地產生、注入測試信號，并高保真地采集、處理故障反射信號。

北京康高特（KGT）作為電力檢測領域的企業，其自主研發的“關羽”系列電纜故障定位儀，正是針對這些技術挑戰而設計的工程杰作。該系列產品在多個關鍵技術指標上實現了突破，顯著提升了故障定位的效率與準確性。

1、高能量沖擊與電弧穩定控制

針對高阻和閃絡性故障，尤其是在深埋電纜或故障點絕緣擊穿電壓較高的情況下，需要足夠的能量來擊穿故障點并維持穩定的電弧放電，以便產生清晰的反射信號�？蹈咛亍瓣P羽”系列集成了高達1800J的沖擊能量模塊。這一高能量輸出能夠確保故障點在測試過程中被充分擊穿，并結合其獨有的穩定電弧技術，能夠在故障點被擊穿后，維持數毫秒至數十毫秒的穩定電弧放電。這為后續的脈沖電流法或聲磁法提供了持續且穩定的信號源，大大地提高了故障信號的捕獲概率和信噪比。這種精密的能量控制，既保證了故障點的有效擊穿，又大限度地避免了對健康絕緣的二次損傷 。

2、超高采樣率與高保真信號采集

電磁波在電纜中的傳播速度決定了定位精度與采樣率的緊密關系。如果希望達到10厘米（0.1米）的定位精度，那么設備必須能夠以極短的時間間隔（通常在納秒級別）對反射信號進行采樣。康高特“關羽”系列采用了400MHz的超高采樣率模數轉換器（ADC），這意味著其時間分辨率達到2.5納秒。如此高的采樣率能夠大大地還原反射波的原始形態，捕捉波形的上升沿和下降沿，從而顯著提高測距精度，有效避免了傳統設備在近距離故障探測中可能出現的“死區”問題。高采樣率結合低噪聲前端放大器，確保了對微弱反射信號的高保真采集，尤其對于閃絡故障的瞬態信號捕捉至關重要，因為它能捕捉到信號中豐富的、轉瞬即逝的高頻成分 。

3、先進數字信號處理（DSP）與智能算法

在復雜的現場環境中，電纜故障信號往往伴隨著強烈的工頻干擾、隨機噪聲和多徑反射。這些干擾會嚴重影響故障信號的識別�？蹈咛亍瓣P羽”系列內置了高性能DSP處理器，并集成了多種智能算法，包括：

小波變換降噪：這是一種先進的信號處理技術，能夠將信號分解成不同頻率成分，并針對性地去除噪聲，尤其對非平穩信號（如故障反射波）的降噪效果顯著，能夠有效分離故障信號與背景噪聲。

自適應濾波：設備能夠根據現場噪聲特性動態調整濾波器參數，大限度地抑制各種干擾，確保故障信號的純凈度。

波形識別與模式匹配：通過預設的故障波形模板，對采集到的信號進行智能匹配，自動識別故障類型，并給出初步定位結果。這大大降低了對操作人員經驗的依賴。

多曲線對比分析：支持多相波形、多次沖擊波形的疊加與對比，幫助工程師更直觀地判斷故障點，排除虛假反射，提升判斷的準確性 。

這些DSP技術的應用，大大地提升了“關羽”系列在惡劣電磁環境下的抗干擾能力和故障識別準確率，使得即使是經驗不足的操作人員也能快速準確地定位故障。

四、實戰案例分析：10kV地埋電纜高阻故障的閉環診斷與驗證

為進一步闡明上述理論與技術在實際工程中的應用，我們詳細分析一起發生在某城市核心區域的10kV地埋電纜高阻故障案例。該電纜為XLPE絕緣，長度約1.2公里，敷設于地下管廊。

故障背景與初步診斷：某日凌晨，該回路電纜突然跳閘，導致周邊重要負荷區域停電。運維團隊迅速響應，使用絕緣電阻測試儀對故障電纜進行初步檢測。結果顯示，B相對地絕緣電阻僅為0.35MΩ，遠低于正常運行所需的兆歐級絕緣水平。根據《電力設備預防性試驗規程》（DL/T 596-2021） 的相關規定，該故障被初步判定為高阻泄漏故障。

定位策略與設備選擇：鑒于故障電阻較高，低壓TDR法難以直接獲取清晰波形。技術團隊決定采用高壓沖閃法進行預定位，并選用北京康高特“關羽”系列電纜故障定位儀。該設備具備高能量沖擊和高采樣率的特點，被認為是應對此類高阻故障的理想選擇。

定位過程與數據分析：

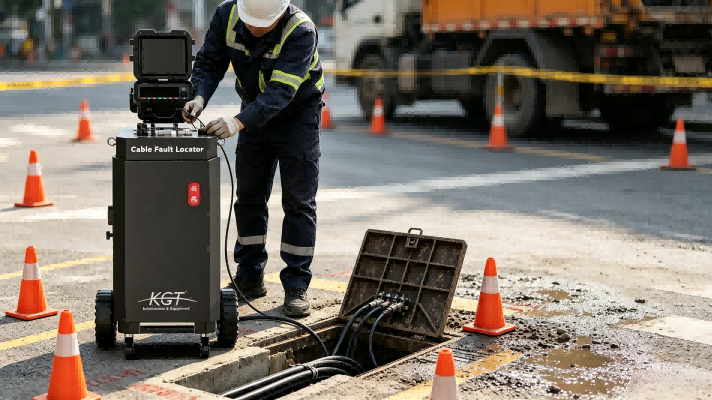

1、高壓沖擊與信號產生：將“關羽”設備接入故障電纜，并施加15kV的沖擊高壓。設備內置的1800J沖擊能量模塊瞬間釋放，成功擊穿故障點，并在故障點處產生了穩定的電弧放電。這一過程將高阻故障轉化為瞬時的低阻狀態，從而產生明顯的行波反射信號。

2、高保真信號采集：設備以400MHz的超高采樣率實時采集電纜末端返回的反射波形。在“關羽”的顯示屏上，清晰地呈現出入射脈沖、故障點反射波以及電纜末端反射波的波形圖。通過對波形上升沿和下降沿的精細捕捉，確保了時間測量的準確性。

3、DSP智能分析：設備內置的DSP處理器對采集到的原始波形進行實時處理。首先，通過小波變換算法有效濾除了現場存在的工頻干擾和隨機噪聲，提升了信號的信噪比。隨后，通過波形識別算法，自動識別出故障點反射波的特征，并根據波形傳播時間計算出故障點的預定位距離為243米。同時，設備還提供了多曲線對比功能，允許工程師對比不同沖擊次數下的波形，進一步確認故障點的穩定性。

定位與故障驗證：在獲得預定位距離后，運維人員結合電纜路徑儀（用于確定電纜走向）和聲磁定位儀（用于聽取故障點放電聲音和磁場信號）進行現場定位。終，在預定位距離243.5米處進行開挖�，F場勘查結果證實，電纜外護套因長期受到外部施工的機械損傷，導致水分侵入絕緣層，形成了嚴重的電樹枝老化，終在過電壓作用下發生絕緣擊穿。故障點的物理位置與“關羽”設備的預定位結果高度吻合，誤差僅為0.5米。

此案例充分證明，通過對電纜故障物理機制的深刻理解，并結合北京康高特“關羽”系列電纜故障定位儀所具備的高能量沖擊、超高采樣率及先進DSP技術，即使是復雜且隱蔽的高阻故障，也能實現高效、精準的定位，從而大幅縮短故障搶修時間，大限度地減少停電損失，提升供電可靠性。

五、結論

電纜故障的精準分類與定位是保障現代電網安全、穩定運行的基石。從微觀的絕緣劣化機制（如水樹枝、電樹枝、局部放電）到宏觀的電學表征（如阻抗突變、電磁波反射），每一個物理細節都蘊含著診斷的線索。低阻、高阻、閃絡和開路故障各有其獨特的物理特性和電學響應，對故障定位技術提出了不同的挑戰。北京康高特“關羽”系列電纜故障定位儀，憑借其在沖擊能量、采樣精度和數字信號處理方面的技術優勢，為電力運維人員提供了應對各類電纜故障的強大工具。深入理解故障機制，并善用如“關羽”系列這樣的前沿科技，是實現電纜故障“零誤報、準定位”的核心邏輯，從而確保萬家燈火的持續長明。
