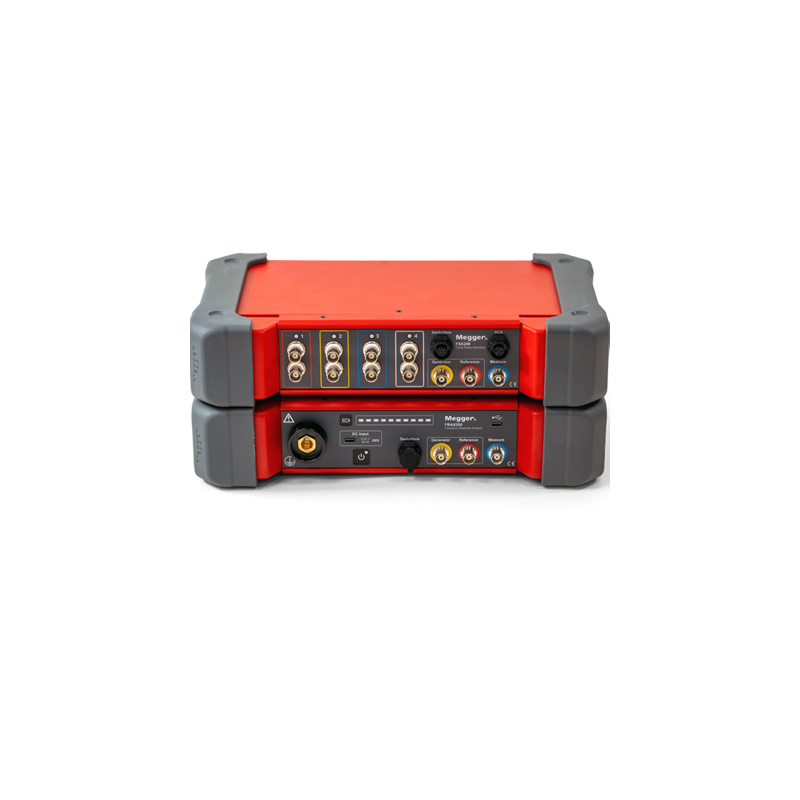

美國MEGGERFRAX200掃頻響應分析儀
詳細信息| 詢價留言品牌：美國MEGGER 型號：FRAX200 加工定制：否 適用范圍：- 發生器輸出：0.20–24Vp-p 頻率分辨率：0.01% 頻率范圍：0.1Hz–30MHz 消磁：自適應 2A 電流 頻率分辨率：0.01% 美國MEGGER FRAX200掃頻響應分析儀,0.1Hz-30MHz 寬頻測量，內置鐵芯自適應消磁電路，高動態范圍可精準識別變壓器繞組變形、鐵芯故障。支持藍牙、USB-C 數據傳輸，配套無授權 PC 分析軟件，可選 FSX200 相位切換箱實現一次接線全相檢測，契合 IEC、DL/T 等行業標準，用于變壓器出廠指紋建檔、運維缺陷診斷與故障溯源。
美國MEGGER FRAX200掃頻響應分析儀產品簡介
FRAX200提供高分辨率的頻率響應測量，以檢測電力變壓器內部的機械或電氣變化。通過注入掃頻正弦波并分析響應，它以極高的精度識別了鐵芯和繞組故障。該儀器重量輕，可現場使用，具有USB-C和使用藍牙低功耗（BLE）技術的無線藍牙通信、直觀的PC軟件和自動化FRAX200 系列掃頻響應分析儀選項。
新型的可選開關盒 FSX200 能夠實現一次性連接到所有相位。這得益于使用了主動夾具（專利申請中）。通過主動夾具，可以在套管端部斷開額外的導線，從而排除所有未用于電流測量的相位所連接電纜的測量影響。此外，FRAX200 配備了內置消磁電路，能夠在測量開始前對變壓器鐵芯進行消磁，從而消除了磁化鐵芯在低頻范圍可能帶來的任何不確定性。特點
隨附沒有任何許可證控制的軟件，可以為多個用戶安裝，而無需每年支付任何額外費用。
軟件包括：
測試對象瀏覽器-無限次的測試和掃描。完全用戶控制。
„快速選擇選項卡–快速更改不同視角和分析工具的演示視圖。
„快速圖形按鈕–可編程圖形設置可讓您快速輕松地更改視圖。
„掃描/曲線設置 – 每一條掃描曲線均可獨立開啟或關閉，并可調整其顏色、粗細與顯示位置。
„動態縮放–放大并將焦點移動到曲線的任何部分。
„操作按鈕–所有基本功能觸手可及；使用鼠標、功能鍵或觸摸屏進行選擇。
„使用一種算法自動分析比較兩條曲線，該算法比較振幅和頻移，并讓您知道差異是嚴重、明顯還是輕微。短路測量的通過/失敗標準。應用
在其標準應用中，當變壓器是新的或處于已知的良好狀態時，會捕獲每個繞組的指紋/參考曲線。這些曲線稍后可以在維護測試期間或有理由懷疑有問題時用作參考。*可靠的方法是基于時間的比較，即對同一變壓器的測量值隨時間變化的曲線進行比較。數據收集對于指紋比較至關重要。始終確保您收集的數據盡可能少地包含未知因素。在這里，FRAX200可以幫助您：
通過使用卓越的布線技術和標準化的信號電纜接地技術（IEC 60076-18，方法1）保證可重復性。
„業內*高的動態范圍和精度，甚至可以檢測到變壓器內*微小的機電變化。
„在測量開始前，先對變壓器進行消磁，這通過內部消磁功能來實現。此操作采用的是Megger公司標準的自適應消磁方法，該方法已在眾多其他Megger設備中得到應用。
„系統自動執行并將結果存儲在數據流中，接地回路檢測不允許在沒有正確連接的情況下進行任何數據收集。掃頻法檢測到的典型問題有：
„繞組變形和位移
„匝間短路和繞組開路
„夾緊機構斷裂
„鐵芯連接問題
„部分繞組塌陷
„鐵芯接地故障
„鐵芯移動隨附配件
訂貨號 描述 FRAX200 FSX200 FRAX200 + FSX200 一、主動夾具 GC-80054 黃色 1 1 GC-80056 藍色 1 1 GC-80052 紅色 1 1 GC-80059 白色 1 1 二、FRAX 發生器電纜 GC-30040 紅色 / 黃色，9 m (30 ft) 1 1 GC-30044 黃色 / 黃色，9 m (30 ft) 1 1 GC-30046 藍色 / 藍色，9 m (30 ft) 1 1 GC-30049 白色 / 白色，9 m (30 ft) 1 1 GC-30042 紅色 / 黃色，18 m (60 ft) 1 1 GC-30054 黃色 / 黃色，18 m (60 ft) 1 1 GC-30056 藍色 / 藍色，18 m (60 ft) 1 1 GC-30059 白色 / 白色，18 m (60 ft) 1 1 GC-30043 紅色 / 黃色，30 m (100 ft) 1 1 三、FRAX 測量電纜 GC-30050 9 m (30 ft) 1 1 GC-30052 18 m (60 ft) 1 1 GC-30053 30 m (100 ft) 1 1 四、接地類配件 GC-80060 接地鉗 2 2 4 GC-30033 接地編織帶絕緣，3 m (10 ft) 2 2 4 GC-30036 接地編織帶延伸線，3 m (10 ft) 2 2 4 GC-30037 接地編織帶 0.3 米（1 英尺），帶夾具 2 2 4 GC-30080 接地電纜，綠色 / 黃色 10 米（33 英尺） 1 1 五、切換箱互連與專用電纜 GA-00925 切換箱互連電纜，0.3 m（1 英尺） 1 1 GA-30025 BNC 電纜，0.25 m RG58 3 3 GA-00935 電纜，AUX > 短路夾，3 米（10 英尺） 2 2 GA-00945 電纜，AUX > 短路夾，10 米（33 英尺） 1 1 六、短路測試附件 GC-80070 FSX200 短路夾 3 3 七、供電配件 HC-04290 AC/DC 適配器，USB-C, 60 W 1 1 HG-00240 USB-C 電纜 1 1 AA-00015 IEC 60320 C7 電源線 1 1 八、現場測試配件 AC-90060 FRAX 現場測試盒 FTB-101 1 1 九、設備儲運箱 GD-30000 運輸箱 FRAX200，大 1 1* * 取決于 FRAX200+FSX200 組合 GD-30005 運輸箱 FRAX200，小 1 1* * 取決于 FRAX200+FSX200 組合 GD-30015 運輸箱 FSX200，小 1 1* * 取決于 FRAX200+FSX200 組合 十、其他配件 2012-180 電纜背包 1 1 十一、軟件 SA-AC101 FRAX 的 PC 軟件
可選配件訂貨號 描述 FRAX200 FSX200 FRAX200 + FSX200 AC-90020 校準套件 1 1 AC-90050 FRAX 演示盒 FDB 101 1 1 訂購信息 描述 訂貨號 FRAX200 ADV 9 m AC-49090 FRAX200 ADV 18 m AC-49092 FRAX200 ADV 30 m AC-49094 FSX200 3 x 9 m AC-49190 FSX200 3 x 18 m AC-49192 FRAX200 ADV + FSX200 9 m 含運輸箱，大號 AC-40090 FRAX200 ADV + FSX200 18 m 含運輸箱，大號 AC-40092 FRAX200 ADV + FSX200 9 m 含運輸箱，小號 AC-40094 FRAX200 ADV + FSX200 18 m 含運輸箱，小號 AC-40096
美國MEGGER FRAX200掃頻響應分析儀技術參數規格在充滿電的電池和 + 25℃±3℃的環境溫度下有效。規格如有更改，恕不另行通知。 通用參數 激勵電壓 環境：適用于中高壓變電站和工業環境。 發生器輸出：0.20 – 24 V p-p 溫度： 50Ω 時的測量電壓：0.1 – 12 V p-p，默認設置為 10 V p-p 操作：-20 ℃到 + 55 ℃(-4℉到 + 131 ℉) 存儲：-40 ℃到 + 70 ℃(-40℉到 + 158 ℉) 相對濕度 (% RH)：5% 到 95%，無凝霜 輸出阻抗：50 Ω 海拔：*高 3000m 保護：短路保護 CE - 標志：是 頻率范圍：0.1 Hz – 30 MHz EMC：2004/108/EC 掃頻方向：從低到高或從高到低 LVD：2006/95/EC 模擬輸入 沖擊：EC 60068-2-27 通道：2 振動：EC 60068-2-64 采樣：同步 運輸：STA 2A 頻率范圍：0.1 Hz – 30 MHz 可燃性等級：V0 輸入阻抗：50 Ω DC 供電：11 到 15 V DC，USB-C 采樣率：100 MS/s 內部電池：58Wh / 5.2 Ah FSX200 切換箱 尺寸 模擬輸出 儀器：L 330 x W 190 x H 70 mm 通道數：4 L 13 x W 7.5 x H 2.8 in 運輸箱： L 590 x W 460 x H 300 mm 輸入 / 輸出阻抗：50 Ω L 23.2 x W 18.1 x H 11.8 in 重量 輔助輸出：32 V 有源短路鉗，*多三個串聯 儀器：2.4 kg (5.3 lbs) 尺寸 帶 FRAX 和附件的運輸箱，9 米 (30 英尺)：16.8 kg (37 lbs) 儀器: FSX200：L 330 x W 190 x H 70 mm L 13 x W 7.5 x H 2.8 in 測量部分（主機） 運輸箱： L 520 x W 460 x H 220 mm L 20.5 x W 18.1 x H 8.7 in 測試方法：掃頻響應分析（SFRA） 重量 頻率范圍：0.1 Hz – 30 MHz，用戶可選 儀器：1.8 kg (4 lbs) 頻率分辨率：0.01% 帶 FSX 和附件的運輸箱，9 米 (30 英尺)：19.0 kg (42 lbs) 頻率精度：0.01%（測量誤差） 運輸箱尺寸：L 590 x W 460 x H 300 mm L 23.2 x W 18.1 x H 11.8 in 幅值分辨率：0.001 dB 測量部分 點數：默認值 1046，高達 32000 點，用戶可選 頻率范圍：0.1 Hz – 2 MHz 測量時間：默認 64 秒，快速設置，37 秒 (20 Hz~2 MHz) 內部噪聲水平：<-140 dB (平均 20Hz 到 2 MHz) 點間距：對數、線性或兩者兼有 動態范圍：>150 dB 客戶定義頻帶的單獨設置。線性和對數刻度或兩者的組合 內部噪聲級：<-140 dB (平均 20Hz 到 2 MHz) 精度（測量誤差）：±0.2 dB，從 + 10 dB 到 - 50 dB ±0.5 dB，從 - 51 dB 到 - 100 dB 動態范圍：>150 dB IF 帶寬：用戶可選，默認值 < 10% 精度（測量誤差）：±0.1 dB，從 + 10 dB 到 - 50 dB 維修和校準 ±0.5 dB，從 - 51 dB 到 - 100 dB IF 帶寬：用戶可選，默認值 < 10% 工廠校準證書。 建議重新校準間隔：1-3 年。通過 Megger 授權中心提供服務和校準。 通訊 1）電池*高溫度為 60℃，長時間運行時內部關閉 2）動態范圍從 + 10 dB 到裝置內部噪聲 PC 通訊：USB-C 藍牙：是 軟件：FRAX Windows 軟件 / 標準 / 指南 滿足以下要求 EC 60076-18, IEEE C57.149-2012，CIGRE 技術手冊 342，DL/T 911-2004，以及其他國際標準和建議 其他 接地回路檢測：是的，自動 消磁：自適應 2A 電流 模擬輸出通道：1
-
-
