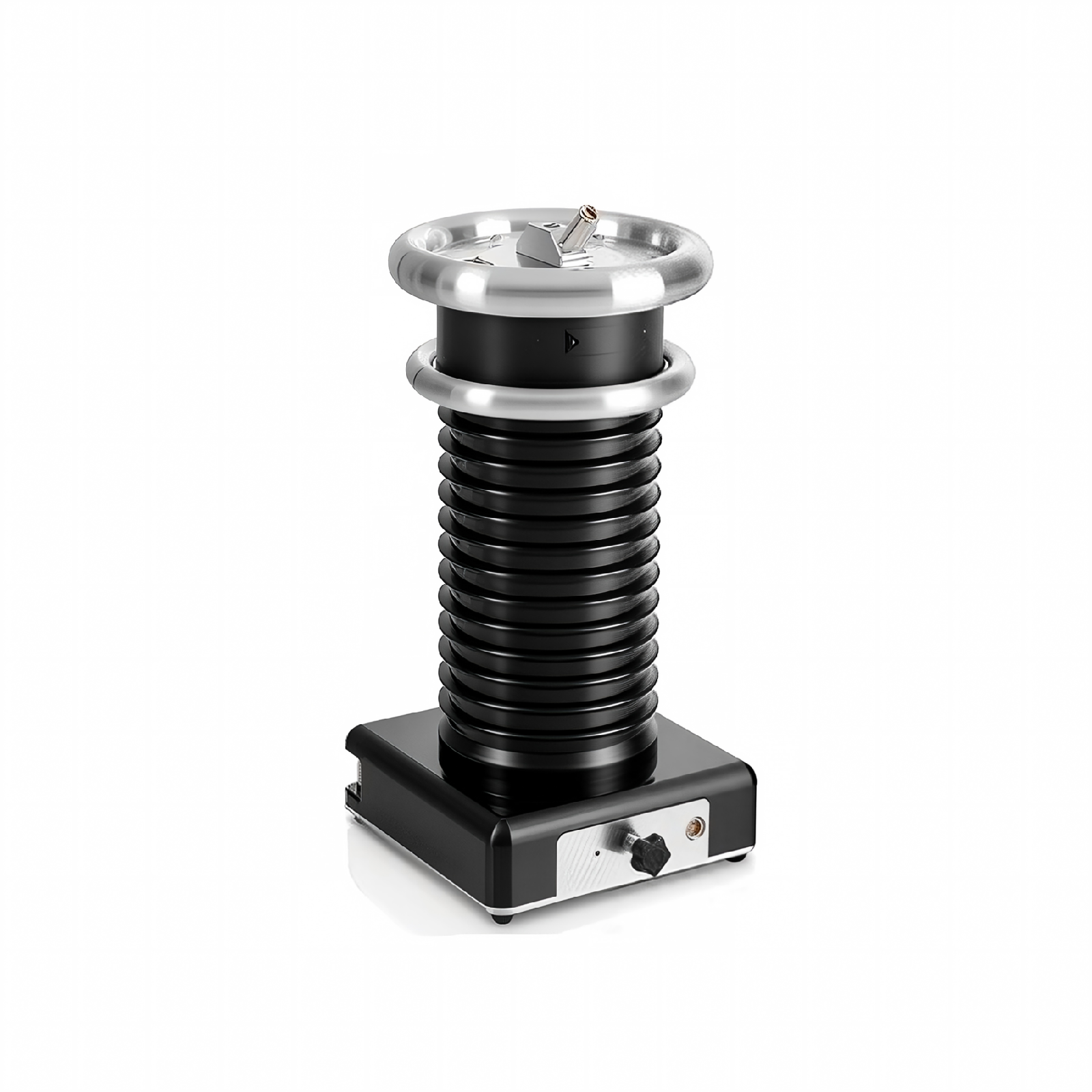

奧地利b2PDTD68局部放電診斷系統
詳細信息| 詢價留言品牌：奧地利b2 型號：PDTD68 加工定制：否 適用范圍：- 測量通道：- 傳感器類型：- 測量頻帶：- 程控濾波器分段：- 測量范圍：- 工作頻率：- 外形尺寸：303×303×610 mm 重量：20.6kg 工作溫度：-10℃～+50℃ 外形尺寸：303×303×610 mm 重量：20.6kg 奧地利b2 PDTD68 局部放電診斷系統峰值電壓 68kV，同步完成局放與介質損耗檢測，定位精度 1%、分辨率 0.1pC，滿足 IEC 60270、IEEE 400.2 規范，搭配 b2 Suite 軟件自動分析出報告，內置大容量電池，適配*長 100km 中壓電纜、海上風電等現場預防性診斷。
奧地利b2 PDTD68 局部放電診斷系統產品簡介
為讓電力電纜診斷工作簡便高效，我司研發了 PDTD68 便攜式中壓電纜綜合診斷設備。單臺儀器可輸出恒定頻率正弦測試電壓，同步開展高靈敏度局部放電（PD）與介質損耗因數（Tan Delta/TD）檢測。設備專為配套 HVA 系列超低頻（VLF）耐壓試驗裝置設計。
產品特點
一體化便攜設備，可同步完成局部放電、介質損耗雙項檢測，大幅縮短試驗時長
*高 68kV 正弦超低頻輸出，適配*長 100km 中壓電纜，定位精度達線纜總長 1%
高靈敏度檢測，局放分辨率 0.1pC，內置高壓濾波，抗現場電磁干擾能力強
雙供電方案，內置大容量電池 + USB-C 外接供電，野外無市電場景也可作業
符合 IEC 60270、IEEE 400.2 國際標準，配套分析軟件自動生成檢測報告
整機輕量化搭配全套配套線纜、校準工具，帶滾輪運輸箱，海上、戶外均可使用
應用場景
PDTD68 超低頻診斷系統主要面向各類中壓電力電纜開展預防性試驗與故障診斷，廣泛適用于城市配網電纜、工業廠區電纜、海上風電海底電纜等長度*高 100km 的線纜檢測作業。設備便攜易搬運，支持現場無外接電源獨立工作，可同步開展局部放電缺陷定位與介質損耗老化評估，既能在電纜投運前完成出廠 / 交接耐壓診斷，也可用于在運電纜定期巡檢、絕緣老化判定、故障點位精準查找；整機布線簡單、帶電氣隔離光纖傳輸，適配變電站、工地、離岸海上平臺等復雜電磁環境，依托標準化測試流程與精準測量數據，為電纜絕緣狀態評估、隱患排查提供可靠依據。標準供貨清單
| PDTD68 超低頻診斷系統 標配附件 | 數量 | 物料編號 |
| ---- | ---- |
| 整機主機 | 1 臺 | SH5060 |
| 10pC～10nC 局放校準儀 PDC1 | 1 套 | GH5728 |
| PDC 校準儀配套配件 | 1 套 | * |
| PDTD 高壓測試線（被測端局放，0.85 米，MC14 接頭） | 1 根 | GH0550 |
| PDTD 高壓測試線（被測端局放，1.6 米，MC14 接頭） | 1 根 | GH0551 |
| 兩分體式電暈球，*小絕緣間隙 10mm | 2 件 | KMD0081 |
| 45° 環形端子 MC 插座 B14AR-N | 1 個 | KES0105 |
| 直型環形端子 MC 插座 B14AR-N | 1 個 | KES0209 |
| 德恩品牌 6-16mm² 地線夾，配 M8 蝶形螺絲 | 1 個 | KES0274 |
| 16mm² 扁平接地線，2 米，MC14/M8 接頭 | 1 根 | GH0690 |
| 16mm² 扁平接地線，5 米，MC14 / 接地夾 | 1 根 | GH1010 |
| M10 規格 35mm 電暈球隔離支柱 | 2 件 | KES0387 |
| MC14 公母頭局放阻抗模塊，3.9kΩ | 1 個 | GH0581 |
| USB 光纖轉換器 USB-FOC-RS232，3 米 | 1 根 | GH0624 |
| PDTD68 雙路光纖通訊線纜，10 米 | 1 根 | GH0943 |
| PDTD68 通訊主機 | 1 臺 | GH5942 |
| USB-C 數據線，1 米 | 1 根 | KEK0219 |
| 9V 方塊備用電池 | 2 塊 | M0026 |
| 預裝 b2 Suite v2 軟件及全套 PDTD 設備文檔 U 盤 | 1 個 | GZD5005 |
| 多語言版 b2 PD/TD 系列設備安全操作手冊 | 1 份 | DHV1441 |
| b2 Suite v2 軟件授權（支持 2 臺設備激活） | 1 套 | GS0012 |
| 帶滾輪運輸箱 | 1 個 | VKR0070 |可選配件
近端、遠端屏蔽專用 PDTD-2 介質損耗 MC 配件套件 | 1 套 | GH0926
*PDC 校準儀配件包含：BNC 轉 4mm 插頭線纜；32A 4mm 插口鱷魚夾（黑、紅各 1 個）；BNC 插頭保護帽 LD-PE；Tx10 梅花一字兩用調節螺絲刀
PDTD68 局部放電診斷系統技術參數
輸入供電 USB-C 功率傳輸 5V～48V；電壓≥9V 設備可啟動測量 電池供電 設備內置主電池：6V，80Wh；滿負荷連續工作 1 天 TD 外置衛星模塊備用 9V 方塊電池 滿負荷可持續工作 1 個月 數據傳輸 USB3.0 轉光纖通訊 配套控制軟件 b2 Suite v2.2 及以上版本 使用環境條件 工作溫度：-10℃～+50℃（14℉～122℉） 存儲溫度：-20℃～+65℃（-4℉～149℉） 整機尺寸 長 × 寬 × 高 303mm × 303mm × 610mm 11.9 英寸 × 11.9 英寸 × 24 英寸 整機重量 20.6kg 45.4 磅 -
-
